Nízcezatížené topné patrony



Nízcezatížené topné patrony jsou oproti vysokozatíženým a střednězatíženým patronám vhodné pro aplikace s nízkým napětím, popř. nízkou pracovní teplotou a nízkým měrným zatížením patron (do 5 W/cm2).

Maximální doporučená pracovní teplota na povrchu nízcezatížené patrony je 350°C.



Specifikace nízcezatížených patron

Průměr patron 10mm 12mm 16mm 20mm 25mm 30mm
Max. doporučené napětí 240V 240V 400V 400V 400V 400V
Max. doporučený proud – vývody napojené  vně patrony 10A 12A 15A 25A 27A 30A
Max. doporučený příkon (při 230V)- vývody napojené  vně patrony 2300W 2760W 3450W 5750W 6200W 6900W
Max. doporučený proud – vývody s izolací zapuštěnou do patrony 6A 11A 15A 19,5A 19,5A 19.5A
Max. doporučený příkon (při 230V) – vývody s izolací zapuštěnou do patrony 1380W 2530W 3450W 4480W 4480W 4480W
Min. doporučená délka 40mm 40mm 40mm 60mm 60mm 80mm

Maximální uváděné doporučené hodnoty příkonu patron při 230V jsou definovány konstrukčními parametry z hlediska povolených proudových hodnot. Uváděné hodnoty příkonu nelze vyrábět pro libovolné délky patron.

Standardně vyráběné průměry

ø 10 mm, ø 12 mm,  ø 14 mm, ø 15 mm, ø 16 mm, ø 17.2 mm, ø 18 mm, ø 20 mm, ø 22 mm, ø 25 mm, ø 30 mm, ø 32 mm, ø 35mm, ø 40 mm. Objednat jiný průměr, toleranci průměru či délku je možné po domluvě.

Standardní tolerance

Průměr: ± 0,1 mm Délka: ± 2 mm Příkon:

  • +5%/-10%  nad 200W jmenovitého příkonu (měřeno při pracovní teplotě).
  • +10%/-10%  do 25W – 200W jmenovitého příkonu (měřeno při pracovní teplotě).
  • +20% do 25W jmenovitého příkonu (měřeno při pracovní teplotě).

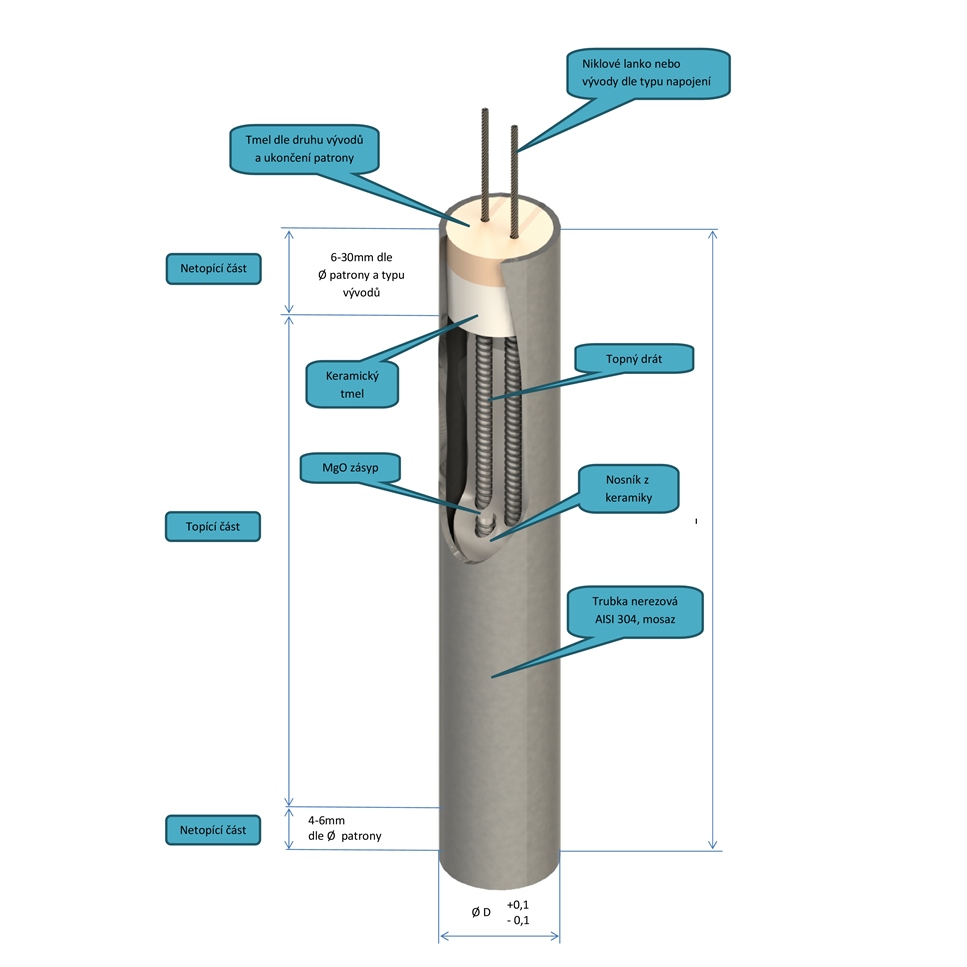

Další volitelné parametry nízcezatížených patron

  • Délka netopících konců.
  • Délka a způsob elektrického připojení viz. „Standardní elektrické připojení patron“.
  • Uchycení patron – viz. „Standardní způsoby uchycení patron“.
  • Topné zóny – viz. „Patrony se specifikovanými topnými zónami“.
  • 3-fázové patrony – možné jen u některých zadání. V případě požadavku nutná konzultace.
  • Materiál pláště nízcezatížených patron: AISI 304 (do 600 °C), mosaz- dostupná varianta jen u  některých průměrů patron (do 400°C).
  • Zabudovaný termočlánek.
  • Zabudovaný  tepelný omezovač – používá se u ohřevů kapalin, možné jen u  některých průměrů patron.
  • Verze s oboustrannými vývody (více informací na požádání).
  • Zesílené dno pro usnadnění vyrážení patrony.
