Střednězatížené topné patrony

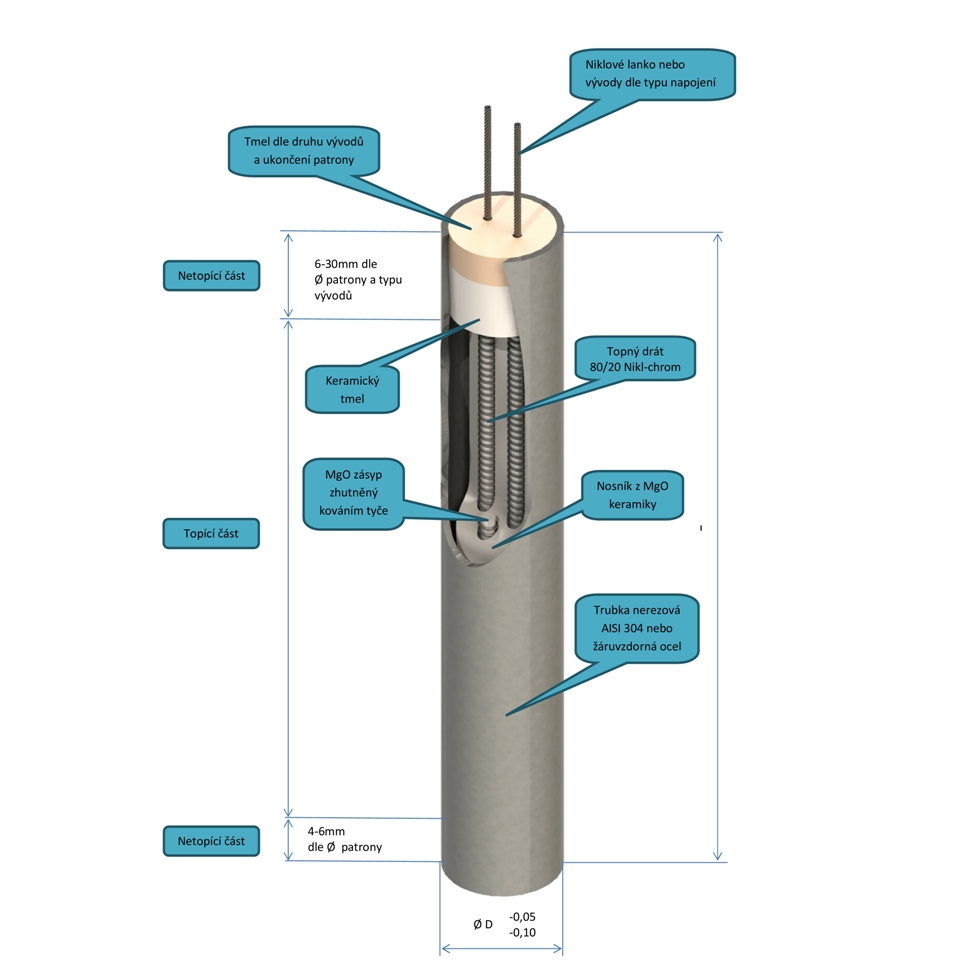

Konstrukční řešení střednězatížených patron předurčuje využití těchto patron za méně extrémních podmínek v porovnání s vysokozatíženými patronami. Maximální doporučené zatížení je 12 W/cm2.

Výhodou oproti vysokozatíženým patronám je možnost výroby patron o větších rozměrech a vyšších ampérových hodnotách. Více informaci na požádání.

Maximální doporučená pracovní teplota na povrchu střednězatížené patrony je 650°C.



Specifikace střednězatížených patron

Průměr patron 6.5mm 8.5(8)mm 10mm 12.5(12)mm 16mm 20mm
Max. doporučené napětí 240V 400V 400V 400V 480V 480V
Max. doporučený proud – vývody napojené  vně patrony 7,5A 10A 15A 20A 25A 30A
Max. doporučený příkon (při 230V) – vývody napojené  vně patrony 1725W 2300W 3450W 4600W 5750W 6900W
Max. doporučený proud – vývody s izolací zapuštěnou do patrony 2A – sklotextilní izolace 3,8A – teflon izolace 5A 7,9A 11A 15A / 19,5A 19.5A
Max. doporučený příkon (při 230V) – vývody s izolací zapuštěnou do patrony 460W-sklotextilní izolace 870W- teflon izolace 1150W 1815W 2530W 3450W / 4480W 4480W
Min. doporučená délka 170mm 180mm 100mm 100mm 100mm 100mm

Jsou-li u vývodů s izolací zapuštěnou do patrony uvedeny  dvě hodnoty maximálně doporučeného proudu, tak nižší z nich  odpovídá vývodům s sklotextilní izolací. Vyšší  hodnota maximálně doporučeného proudu je pro vývody s teflonovou izolací. Maximální uváděné  doporučené hodnoty příkonu patron při 230V   jsou definovány konstrukčními parametry z hlediska povolených proudových hodnot. Uváděné hodnoty příkonu nelze vyrábět pro libovolné délky patron. Vyšší proudové a příkonové hodnoty jsou v některých konkrétních případech   možné. V případě  požadavku na jiný průměr  či délku je nutná konzultace.

Standardní tolerance

Průměr:  -0,05/-0,1 mm.

Délka patron:+2%/-2% délky;  do délky 100 mm ±2 mm. U patron se závitovou přírubou +0/-2%

Příkon: +10%/-10% (měřeno při pracovní teplotě).

Přímost patron:

  • Do 100mm délky  patrony  – 0,1mm
  • Pro délku patron 200mm  – 0,15mm
  • Pro délku patron 300mm  – 0,2mm
  • Pro délku patron 400mm  – 0,7mm
  • Pro délku patron 500mm  – 1,2mm
  • Pro délku patron 1000mm  – 4,5mm

Standardně vyráběné průměry

ø 6.5 mm, ø 8mm, ø 8.5 mm, ø 10 mm, ø 12 mm, ø 12.5 mm, 1/2“ (12.7 mm), ø 14 mm, ø 15 mm, ø 16 mm, ø 18 mm, ø 20 mm, ø 22 mm, ø 25 mm, 1“ (25.4 mm), ø 28.5 mm, ø30mm, ø35mm, ø40mm.

Objednat jiný průměr, toleranci průměru či délku je možné po domluvě.

Další volitelné parametry středně zatížených patron

  • Délka netopících konců.
  • Délka a způsob elektrického připojení viz. „Standardní elektrické připojení patron“.
  • Uchycení patron – viz. „Standardní způsoby uchycení patron“.
  • Topné zóny – viz. „Patrony se specifikovanými topnými zónami“.
  • 3-fázové patrony – možné jen u některých zadání. V případě požadavku nutná konzultace.
  • Materiál pláště střednězatížených patron: AISI 304 (do 600 °C), žáruvzdorná nerezová ocel (do 750 °C).
  • Zabudovaný termočlánek.
  • Zabudovaný  tepelný omezovač – používá se u ohřevů kapalin, možné jen u  některých průměrů patron.
  • Verze s oboustrannými vývody (více informací na požádání).
  • Zesílené dno pro usnadnění vyrážení patrony.
