Topná tělesa do koupelnových radiátorů



Vyrábíme topná tělesa k ohřevu vody v koupelnových radiátorech. Uvnitř topné tyče je zabudovaný tepelný omezovač a nevratná bezpečnostní teplotní pojistka. Topné tyče do koupelnových radiátorů musí být umístěny v dolní části radiátoru ve  vodorovné nebo svislé poloze. Doporučený elektrický příkon tělesa by měl být 70% tepelného výkonu radiátoru.  K tělesu je možné si objednat odbočku (T-kus ) nebo prostorový termostat (pro verzi bez prostorove regulace teploty).

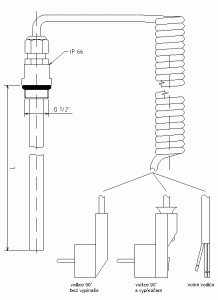

18-koupelnove-radiatory

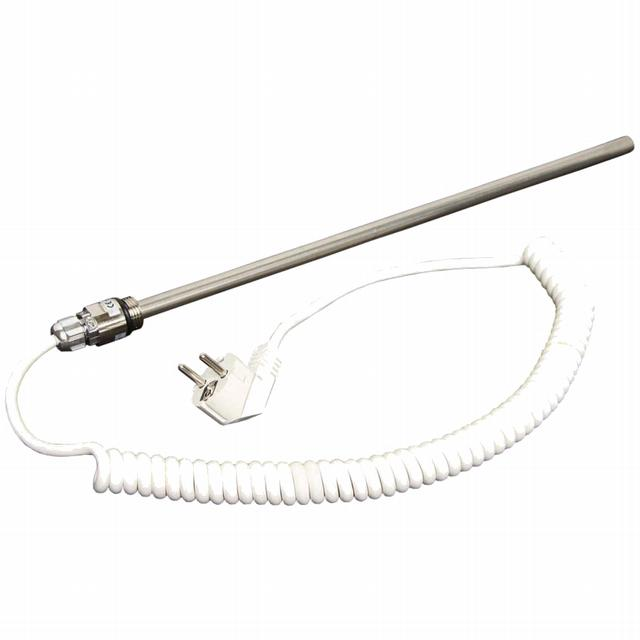

K okamžitému prodeji ze skladových zásob jsou k dispozici tělesa o příkonu 200W-1200W opatřený bílým flexo kabelem (kroucený kabel  viz. Obr.) s PVC izolací a vidlicí 90°. Délka  kabelu v natažené formě je 3,5m. Příruba je opatřena ubráním na klíč OK22.

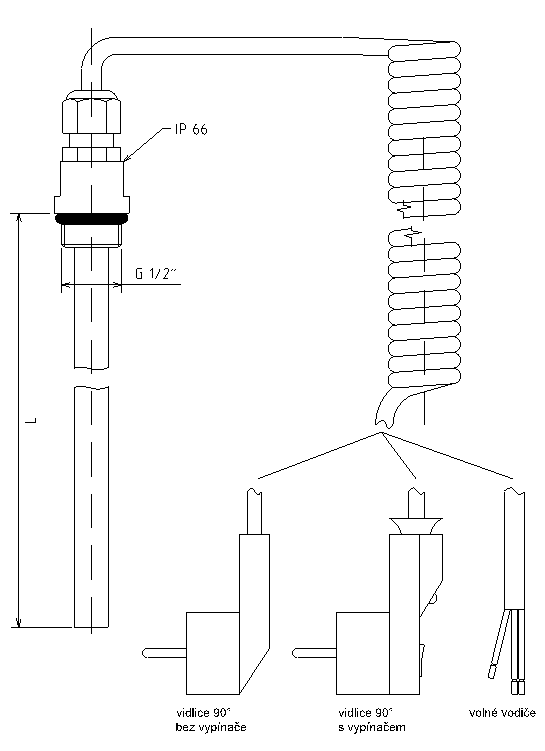

Typ 01373/ . . . 0 – Tabulka provedení
Provedení U [V] P [W] L [mm] pojistka omezovač
010 230 300 400 121°C 75°C
020 230 400 440 121°C 75°C
030 230 500 540 121°C 75°C
040 230 600 590 121°C 75°C
050 230 700 690 121°C 75°C
060 230 800 740 121°C 75°C
070 230 900 840 121°C 75°C
080 230 1000 890 121°C 75°C
090 230 1200 1050 121°C 75°C
100 230 1500 1240 121°C 75°C
110 230 1600 1340 121°C 75°C
120 230 100 275 121°C 75°C
140 230 150 275 121°C 75°C
170 230 200 315 121°C 75°C
190 230 1350 1135 121°C 75°C

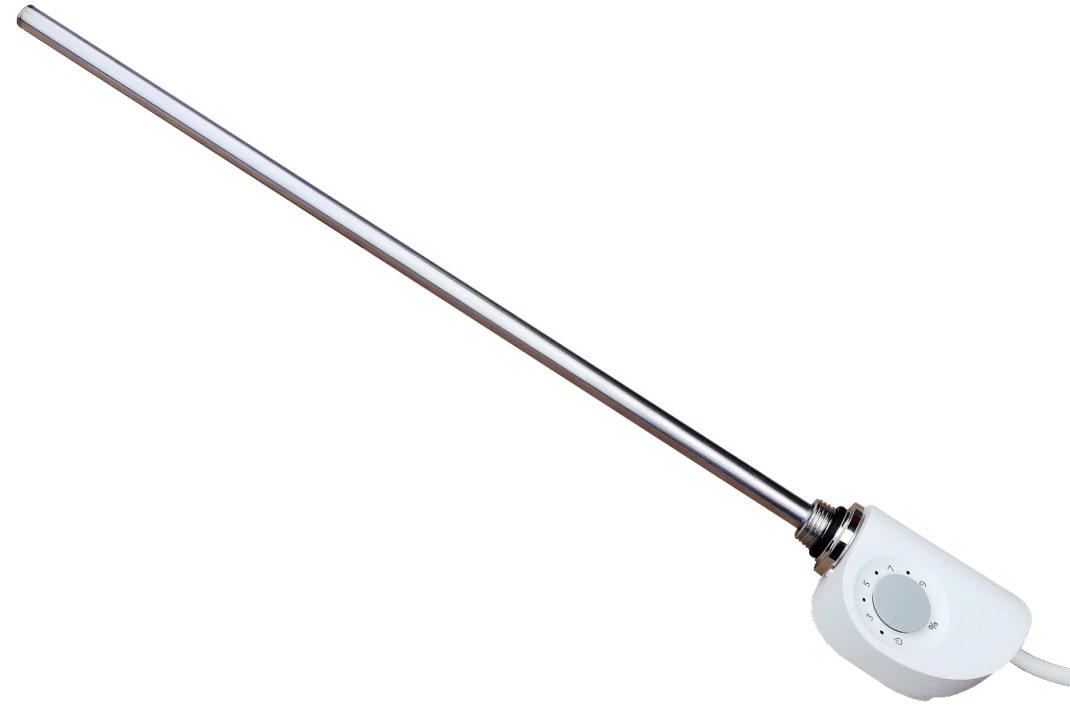

Typ 03033 je topné těleso do koupelnových radiátorů, které je vybaveno elektronickým regulátorem výkonu.  Ovladač úrovně výkonu umožňuje uživateli přepnout z pohotovostního režimu vlevo, do režimu regulace výkonu. Regulace je lineární v rozmezí od 20% do 100% výkonu topného tělesa. Poloha 9 znamená nepřetržitý plný výkon topného tělesa. Příruba je opatřena ubráním na klíč OK30. Těleso je dodáváno s PVC rovným  kabelem o délce 120cm.





Typ 03033/ . . . 0 – Tabulka provedení
Provedení U [V] P [W] L [mm] pojistka omezovač
010 230 300 400 121°C 75°C
020 230 400 440 121°C 75°C
030 230 500 540 121°C 75°C
040 230 600 590 121°C 75°C
050 230 700 690 121°C 75°C
060 230 800 740 121°C 75°C
070 230 900 840 121°C 75°C
080 230 1000 890 121°C 75°C
090 230 1200 1050 121°C 75°C
100 230 1500 1240 121°C 75°C
110 230 1600 1340 121°C 75°C
120 230 100 275 121°C 75°C
140 230 150 275 121°C 75°C
170 230 200 315 121°C 75°C
190 230 1350 1135 121°C 75°C
